PV-Montagesystem Ziegeldach: das richtige Befestigungssystem auswählen

Ein passendes PV-Montagesystem für das Ziegeldach entscheidet darüber, wie schnell, sicher und dauerhaft eine Photovoltaikanlage auf dem klassischen Schrägdach hält. Auf Ton- und Betondachziegeln kommt es vor allem auf zwei Dinge an: Die Last muss sauber in die Dachsparren geleitet werden, und die Eindeckung darf dabei nicht beschädigt werden. Dieser Ratgeber zeigt Installateuren und Eigenheimbesitzern, welche Bauteile ein Ziegeldachsystem ausmachen, wie die Montage abläuft und worauf bei unterschiedlichen Ziegelarten zu achten ist.

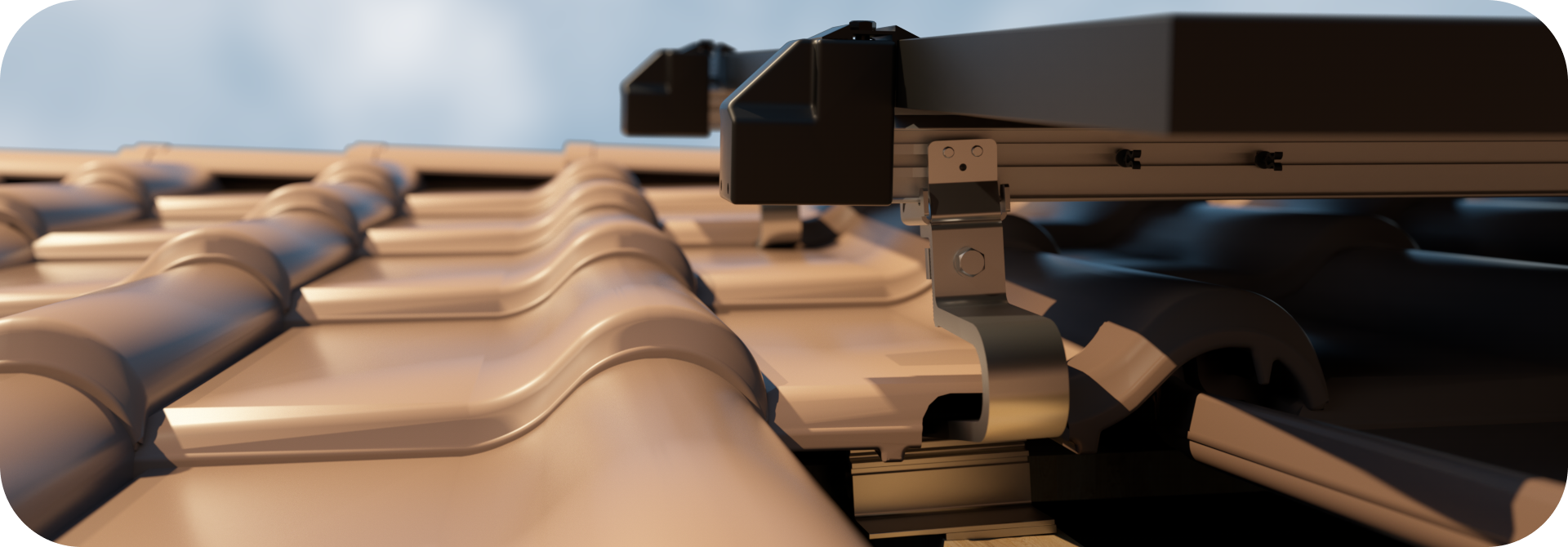

Die zwei Kernbauteile: Dachhaken und Montageschiene

Jedes Ziegeldachsystem besteht im Kern aus Dachhaken, die unter den Ziegeln in den Sparren verschraubt werden, und aus Montageschienen, auf denen die Module verklemmt werden. Der Dachhaken ist das statisch wichtigste Bauteil: Er führt die Wind- und Schneelasten in die Tragkonstruktion des Dachs. Die Schiene verbindet die Haken zu einer durchgehenden Ebene und nimmt die Modulklemmen auf.

Das T1 Ziegeldach-System von CLICKWERK setzt hier auf einen mehrfach (5-fach) verstellbaren Dachhaken, der verlängerte und Standardausführung in einem Bauteil vereint. Diese 2-in-1-Konstruktion passt sich an unterschiedliche Ziegelhöhen an, ohne dass mehrere Hakentypen bevorratet werden müssen. Der drehbare Hakenkopf erlaubt zudem Senkrecht- (Hochkant-) und Quermontage ohne Zusatzmaterial.

Warum die Ziegelart wichtig ist

Ton- und Betondachziegel unterscheiden sich in Form, Höhe und Profil. Ein gutes Ziegeldachsystem ist deshalb so ausgelegt, dass es mit allen gängigen Ton- und Betondachziegeln kompatibel ist und die Lasten in die Dachsparren leitet, ohne die Ziegel zu beschädigen. Der verstellbare Dachhaken schafft den nötigen Freiraum, damit der Ziegel über dem Haken plan aufliegt und kein Druck auf die Eindeckung entsteht. Genau das beugt späteren Undichtigkeiten und Bruchstellen vor.

Vollständiges System statt Einzelteile

Ein durchdachtes PV-Montagesystem fürs Ziegeldach liefert alle Komponenten aufeinander abgestimmt. Das T1-System umfasst acht Montagekomponenten:

• Dachhaken – mehrfach verstellbar, führt die Last in die Sparren
• Montageschiene – aus hochwertigem Aluminium, verformungsfrei
• Universalklemme – als Mittel- oder Endklemme einsetzbar, fixiert mit Sechskantbolzen
• Endkappe – mit Metalleinlage gegen Verformung durch Sonneneinstrahlung
• Schienenverbinder – für durchgehende Schienenlängen
• Kabelhalter – führt die Modulkabel geordnet
• Unterlegplatte – für den sauberen Sitz des Hakens
• Erdungsklemme – geeignet für Kabelquerschnitte von 6–16 mm² sowie Blitzableiterdrähte mit 8 mm Durchmesser

Weniger Bauteile bedeuten weniger Fehlerquellen und eine schnellere Montage. Die Universalklemme ersetzt getrennte Mittel- und Endklemmen, und die Aluminiumschiene lässt einen Hakenabstand von bis zu 180 cm zu. Das reduziert die Zahl der Befestigungspunkte und den Materialeinsatz – nach Herstellerangabe rund 30 % schnellere Installation.

So läuft die Montage ab

Der Ablauf folgt einer klaren Reihenfolge: Ziegel anheben, Dachhaken im Sparren verschrauben, Ziegel zurücklegen, Montageschienen auf die Haken aufnehmen und die Module mit der Universalklemme fixieren. Das T1-System arbeitet dabei mit einem Klick-System (Klick-Klack-Verfahren) ohne aufwändige Schrauben- und Mutternverbindungen – die Montage gelingt mit nur einem Akkuschrauber. Das senkt die Montagezeit und die Fehleranfälligkeit gerade bei größeren Dachflächen.

Für die richtige Auslegung gilt: Jede Anlage muss zu ihrer Wind- und Schneelastzone passen. Das T1-System ist für alle Wind- und Schneelastzonen entwickelt; den passenden Statikbericht erstellen Sie in rund drei Minuten selbst mit der oneClick-Planungssoftware. Eine Übersicht aller Befestigungslösungen finden Sie unter Montagesysteme.

FAQ zum PV-Montagesystem für Ziegeldächer

Passt ein Ziegeldachsystem auf jeden Dachziegel?

Das T1-System ist mit allen gängigen Ton- und Betondachziegeln kompatibel. Der mehrfach verstellbare Dachhaken gleicht unterschiedliche Ziegelhöhen aus, sodass die Last in die Sparren geht, ohne die Eindeckung zu beschädigen. Bei sehr speziellen Profilen empfiehlt sich eine kurze Rücksprache vor der Bestellung.

Hochkant oder quer – brauche ich dafür unterschiedliche Bauteile?

Nein. Der drehbare Hakenkopf des T1-Systems erlaubt Senkrecht- und Quermontage mit demselben Bauteil, ohne Zusatzmaterial. Das vereinfacht Lagerhaltung und Planung.

Wie lange dauert die Lieferung?

CLICKWERK fertigt in Hamburg (Made in Germany) und versendet ab Lager Hamburg EU-weit, in der Regel in 2–4 Werktagen. Auf die Systeme T1 und F1 gewährt der Hersteller 25 Jahre Garantie.

Fazit und nächster Schritt

Für ein klassisches Ziegeldach ist ein System mit verstellbarem Dachhaken, drehbarem Hakenkopf und Aluminium-Klickschiene eine fundierte Wahl – wenige Bauteile, universell einsetzbar, schnell montiert. Das T1 Ziegeldach von CLICKWERK erfüllt diese Anforderungen. Einen vollständigen Überblick über Photovoltaik-Unterkonstruktionen, Bauteile und Statik bietet unser Komplett-Ratgeber zur PV-Unterkonstruktion.

Vergleichen Sie die Komponenten im Shop oder lassen Sie Ihr Dach unverbindlich prüfen: Unser Team berät Sie über das Kontaktformular zur passenden Auslegung.
